JQ·TGNiCrMo-4
镍基合金用氩弧焊丝
GB/T 15620 SNi6276 AWS A5.14 ERNiCrMo-4 ISO 18274-SNi 6276
适用于镍铬钼系合金焊接，也可用于钢与镍基合金的异种焊接及钢的表面堆焊。
焊缝具有优良的抗裂性能，在许多腐蚀环境条件下具有很好的耐蚀性能，特别是耐点蚀和缝隙腐蚀性能。
直流正接（DC-)
100%Ar；0.5%～95%He+Ar
焊丝化学成分（%）
| 试验项目 | C | Mn | Fe | Si | Cu | Ni | Co |
| 保证值 | ≤0.020 | ≤1.0 | 4.0～7.0 | ≤0.08 | ≤0.5 | ≥50.0 | ≤2.5 |
| 例值 | 0.008 | 0.35 | 6.0 | 0.05 | 0.03 | 56.8 | 0.03 |
| 试验项目 | Cr | Mo | W | V | S | P | |
| 保证值 | 14.5～16.5 | 15.0～17.0 | 3.0～4.5 | ≤0.3 | ≤0.015 | ≤0.020 | |
| 例值 | 15.9 | 16.55 | 3.69 | 0.02 | 0.002 | 0.005 |
熔敷金属力学性能（；て澹100%Ar）
| 试验项目 | Rm（MPa） | ReL/Rp0.2（MPa） | A（%） | KV2(J)-196℃ |
| 例值 | 740 | 490 | 45 | 154 |

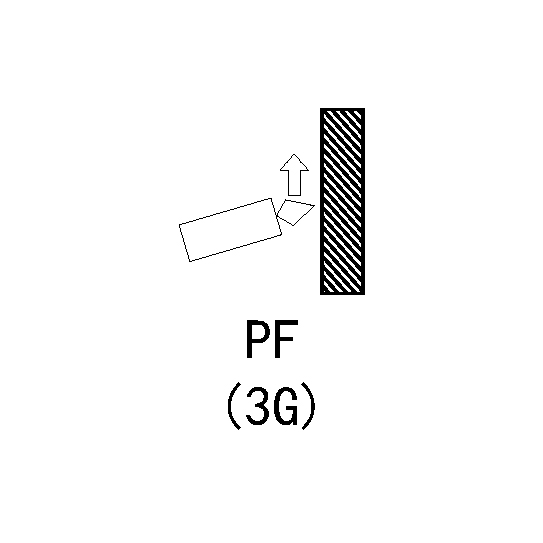

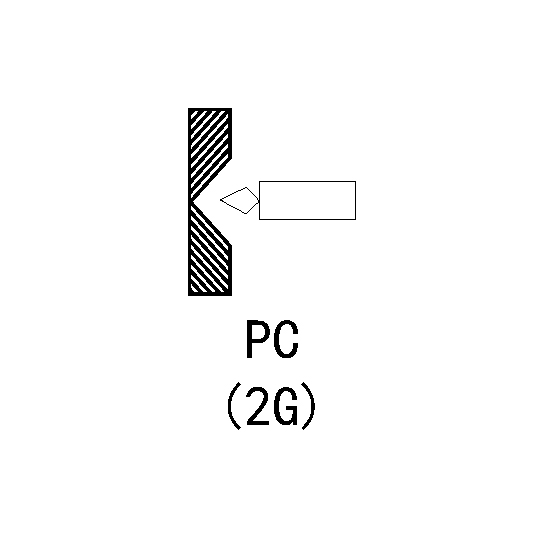

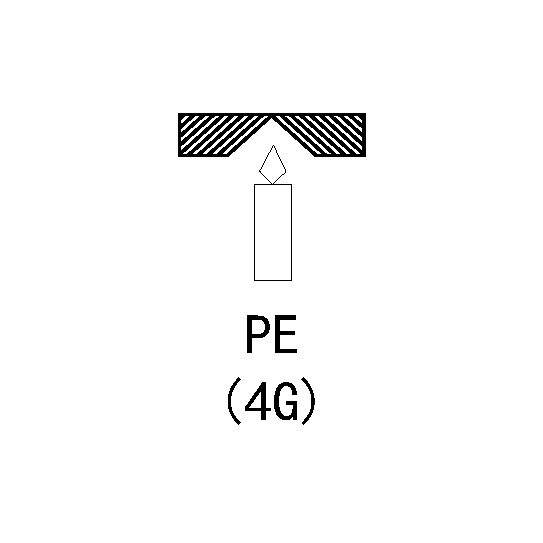

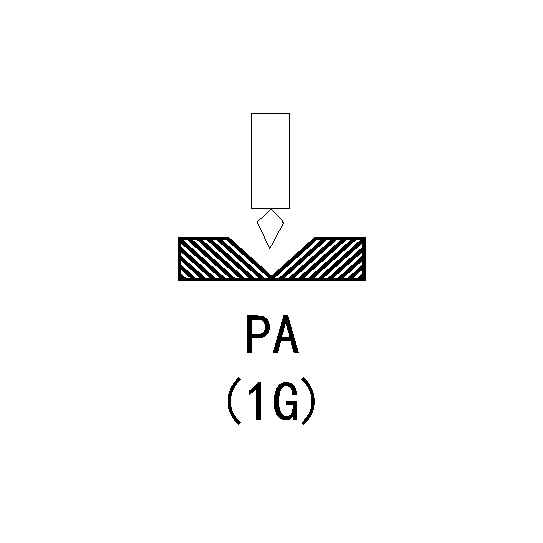

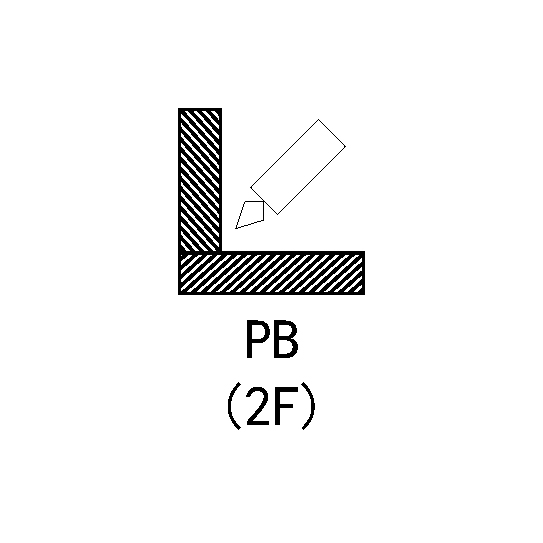

焊接位置
|
|
|
|
|
|
参考电流
|
焊丝规格（mm） |
Φ1.6 |
Φ2.0 |
Φ2.5 |
Φ3.2 |
|
|
焊接电流(A) |
平焊、横焊 |
50～100 |
100～200 |
200～300 |
300～400 |
|
立焊、仰焊 |
50～80 |
100～180 |
200～280 |
-- |
|
津公网安备 12011002019224号
